TR-Electronic - enkodery absolutne - lista błędów

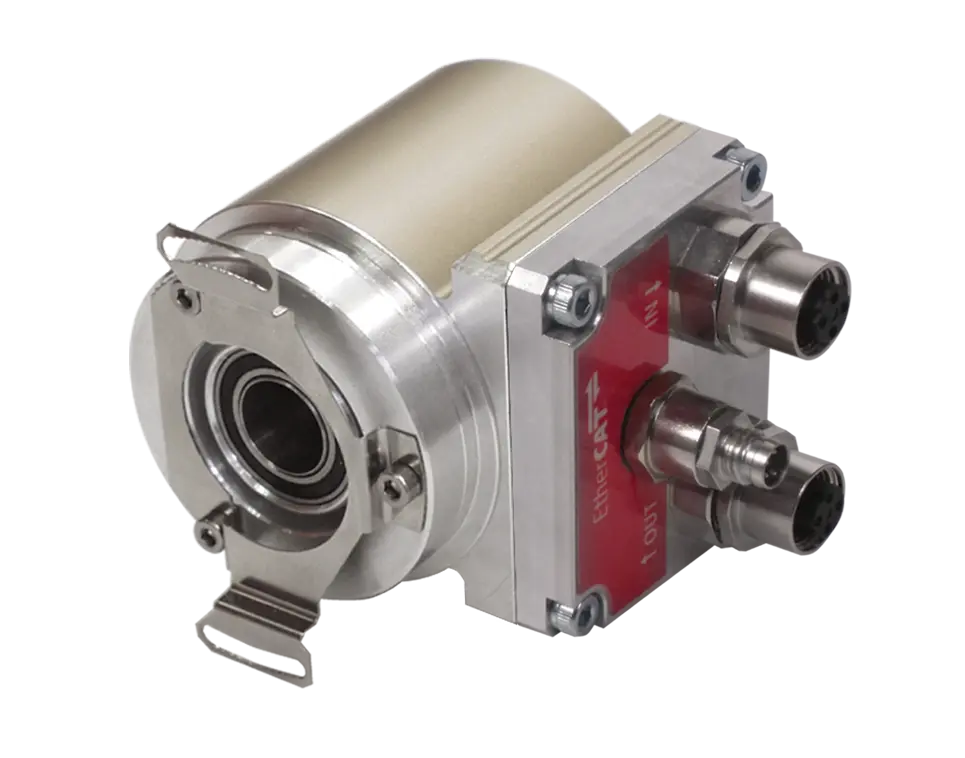

Współczesna automatyka przemysłowa w coraz większym stopniu polega na zaawansowanej diagnostyce urządzeń peryferyjnych, co pozwala na minimalizację przestojów produkcyjnych oraz optymalizację procesów utrzymania ruchu. Enkodery absolutne serii 58, 80 oraz 110, a także ich nowoczesne warianty rozwojowe 582, 802 i 1102, stanowią kluczowe komponenty systemów pozycjonowania, których niezawodność jest bezpośrednio powiązana z jakością implementacji protokołów diagnostycznych. Niniejszy raport stanowi wyczerpującą analizę rozdziału ósmego dokumentacji technicznej TR-Electronic, koncentrując się na mechanizmach wykrywania, zgłaszania i kategoryzacji błędów, co ma służyć jako fundament merytoryczny dla nowej kategorii blogowej dedykowanej serwisowi i eksploatacji enkoderów.
Analiza obejmuje nie tylko surowe kody błędów, ale również ich genezę technologiczną, wpływ na procesy czasu rzeczywistego oraz korelacje z czynnikami zewnętrznymi, takimi jak wibracje, zakłócenia elektromagnetyczne (EMC) czy błędy instalacyjne. W dobie Przemysłu 4.0, gdzie dane diagnostyczne są przetwarzane na poziomie systemów Edge i chmurowych, zrozumienie specyfiki alarmów PROFINET staje się niezbędne dla inżynierów projektantów oraz służb technicznych.
Architektura diagnostyczna i standardy komunikacyjne
Enkodery TR-Electronic z interfejsem PROFINET IO są traktowane w topologii sieciowej jako dezentralne urządzenia polowe, których model logiczny opiera się na slotach (miejscach wtykowych), subslotach oraz indeksach. Komunikacja odbywa się zgodnie z normami IEC 61158 oraz IEC 61784, co gwarantuje interoperacyjność w środowiskach wieloproducentowych. Fundamentem diagnostyki jest plik GSDML (General Station Description Markup Language), który definiuje charakterystykę urządzenia oraz format zgłaszanych alarmów.
W enkoderach tych wyróżnia się kilka poziomów diagnostyki: wizualną (diody LED), alarmy PROFINET (przesyłane w kanałach czasu rzeczywistego) oraz odczyt danych rekordowych (poprzez kanały acykliczne). Każdy z tych poziomów dostarcza innych informacji – od ogólnego stanu łącza fizycznego, po szczegółowe błędy sum kontrolnych w pamięci wewnętrznej sensora.
Charakterystyka plików GSDML i ich wpływ na strukturę diagnostyczną
Zastosowanie odpowiedniej wersji pliku GSDML jest krytyczne, gdyż niewłaściwe przypisanie konfiguracji do urządzenia może samo w sobie generować błędy systemowe, uniemożliwiając uruchomienie enkodera i skutkując zgłoszeniem błędów parametryzacji.
Optoelektroniczna sygnalizacja stanów pracy i błędów krytycznych
Pierwszym etapem diagnostyki enkoderów serii 58, 80 i 110 jest obserwacja czterech diod LED zlokalizowanych w pokrywie przyłączeniowej. Diody te dzielą się na dwie sekcje: zielone (Link), monitorujące warstwę fizyczną połączenia Ethernet, oraz żółte (Data), sygnalizujące aktywność protokołu i wymianę danych. Mechanizm autodiagnostyki startowej jest sygnalizowany poprzez trzykrotne uruchomienie sekwencji „światła biegnącego” wszystkich diod. Brak tej sekwencji po podaniu zasilania wskazuje na awarię jednostki centralnej enkodera lub błąd w układzie zasilającym.
Tabela 2: Diagnostyka wizualna LED (Seria 58/80/110)
o najwyższym priorytecie, wskazującym na błąd, którego oprogramowanie nie jest w stanie obsłużyć autonomicznie. Może to wynikać z uszkodzenia pamięci RAM lub nieprawidłowego wykonania instrukcji przez mikroprocesor, co w środowisku przemysłowym często jest skutkiem silnych przepięć lub przegrzania komponentów.
Mechanizmy alarmowe PROFINET: Diagnostic Alarm
W przypadku wykrycia nieprawidłowości, enkoder jako IO-Device generuje tzw. Alarm Notification Request do kontrolera IO. Alarmy te są przesyłane ramkami Ethernet o EtherType 0x8892. System diagnostyczny TR-Electronic opiera się na dwóch typach identyfikatorów struktury użytkownika (UserStructureIdentifier), które pozwalają na precyzyjne określenie natury błędu.
- USI = 0x8000: Diagnoza specyficzna dla kanału (Channel-specific). Wykorzystuje standardowe kody błędów zdefiniowane w profilu enkodera PROFINET.
- USI = 0x5555: Diagnoza specyficzna dla producenta (Manufacturer-specific). Pozwala na przekazywanie unikalnych kodów błędów generowanych przez wewnętrzne algorytmy TR-Electronic, co jest kluczowe dla zaawansowanego serwisu.
Alarmy dla serii 58, 80 i 110
W tej generacji urządzeń błędy są raportowane z wykorzystaniem 4-bajtowych kodów błędów oraz 4-bajtowych wartości statusu, co daje inżynierowi pełny wgląd w historię incydentu.
Tabela 3: Specyficzne kody błędów producenta (USI 0x5555) – Seria 58/80/110
Analiza kodu 0x00000004 ujawnia kluczowy aspekt instalacyjny: piny 2 i 4 złącza zasilającego są dedykowane dla narzędzia programistycznego TRWinProg. Ich przypadkowe połączenie z napięciem zasilania 24V DC w instalacji stałej prowadzi do konfliktów logicznych i generowania alarmu CPLD, co jest jednym z najczęstszych błędów popełnianych podczas pierwszego uruchomienia.
Ewolucja diagnostyki w serii 582, 802 i 1102
Nowsza generacja enkoderów upraszcza model raportowania, koncentrując się na 4-bajtowych kodach błędów przesyłanych pod identyfikatorem USI 0x5555. System ten jest bardziej odporny na chwilowe zakłócenia i oferuje bardziej intuicyjne komunikaty dla operatorów systemów SCADA/HMI.
Tabela 4: Kody błędów dla nowej generacji (Seria 582/802/1102)
W serii 582 istotną innowacją jest zachowanie błędu 0x00000020. Jest on traktowany jako błąd konfiguracji użytkownika, który można usunąć programowo bez konieczności fizycznego restartu zasilania enkodera, co znacząco skraca czas przestojów przy błędach operatora.
Diagnostyka acykliczna: Odczyt danych rekordowych
W sytuacjach, gdy alarmy nie dostarczają wystarczających informacji lub gdy konieczna jest głębsza analiza stanu urządzenia, inżynierowie mogą skorzystać z acyklicznych usług odczytu rekordów (Record Data Read). Pozwala to na dostęp do danych diagnostycznych, które nie są przesyłane w każdym cyklu pracy.
Kluczowe indeksy rekordów diagnostycznych obejmują:
- 0xE00C: Diagnostyka systemowa, zawierająca kody błędów zgodne z profilami alarmowymi.
- 0x4E20: Bezpośredni odczyt 4-bajtowego kodu błędu (UserData).
- 0x4E21: Odczyt 4-bajtowej wartości statusu (tylko dla starszych serii).
- 0xAFF0: Rekord I&M0 (Identification & Maintenance), zawierający dane o producencie, numerze seryjnym oraz wersjach sprzętu i oprogramowania.
Zastosowanie odczytu rekordu I&M0 jest niezbędne przy zgłaszaniu problemów do wsparcia technicznego producenta, gdyż pozwala na jednoznaczną identyfikację rewizji sprzętowej, co ma wpływ na dobór poprawek oprogramowania (firmware).
Integracja diagnostyki w środowisku Siemens SIMATIC
Dla systemów opartych na sterownikach S7-300, S7-400 czy nowoczesnych S7-1200/1500, kluczowe jest właściwe powiązanie alarmów enkodera z systemem operacyjnym PLC. W przypadku wystąpienia alarmu diagnostycznego, sterownik automatycznie wywołuje blok organizacyjny OB 82.
Jeśli programista nie umieści bloku OB 82 w pamięci sterownika, wystąpienie najmniejszego błędu diagnostycznego (np. chwilowa utrata statusu „GOOD” danych) spowoduje przejście procesora PLC w tryb „STOP”, co zatrzyma całą maszynę. Dokumentacja TR-Electronic wyraźnie zaleca integrację tego bloku, nawet jeśli pozostanie on pusty, w celu zapewnienia ciągłości procesów produkcyjnych przy jednoczesnym logowaniu błędów w buforze diagnostycznym PLC.
Realizacja funkcji Preset i wpływ na status danych
Funkcja Preset, realizowana za pomocą systemowego bloku funkcyjnego SFB 53 (WRREC) do indeksu rekordu 2, jest operacją krytyczną. Podczas jej wykonywania, status danych procesowych (IOPS/IOCS) może zostać ustawiony na wartość „BAD” (0), co sygnalizuje sterownikowi, że wartość pozycji w tym konkretnym cyklu nie jest wiarygodna ze względu na proces synchronizacji rejestrów.
Aby uniknąć problemów w algorytmach regulacji, TR-Electronic umożliwia opcjonalne wyłączenie zmiany statusu na „BAD” podczas operacji Preset poprzez ustawienie bitów konfiguracyjnych w słowie wyjściowym ADx/ODx. Jest to szczególnie ważne w aplikacjach dynamicznych, gdzie nagłe przejście statusu pozycji na „BAD” mogłoby wywołać fałszywy alarm w systemie bezpieczeństwa lub regulatorze PID.
Zakłócenia zewnętrzne i ich korelacja z błędami systemowymi
Rozdział 8.7 dokumentacji poświęcono tzw. „innym usterkom”, które nie wynikają bezpośrednio z błędu elektroniki, lecz są skutkiem niewłaściwego środowiska pracy lub montażu. Są to błędy najtrudniejsze do zdiagnozowania, gdyż często występują sporadycznie i nie generują trwałych kodów błędów.
Tabela 5: Przyczyny zewnętrzne i ich skutki dla enkodera
Szczególnym wyzwaniem są wibracje występujące np. w prasach wielkogabarytowych. Powodują one mikroskopijne przesunięcia tarczy optycznej względem układu odczytowego, co system interpretuje jako błąd pozycji. Rozwiązaniem sugerowanym przez producenta jest montaż enkodera poprzez dedykowane moduły tłumiące, które odcinają komponent od wysokoczęstotliwościowych drgań korpusu maszyny.
Diagnostyka Enkoderów
Przygotowanie merytoryczne do nowej kategorii blogowej powinno opierać się na przekształceniu skomplikowanych danych technicznych w przystępne porady dla inżynierów utrzymania ruchu. Poniżej przedstawiono propozycję podziału tematycznego, bazującego na analizie rozdziału 8 dokumentacji TR-Electronic.
Pierwsza pomoc – Interpretacja diod LED
Ten dział powinien skupiać się na szybkiej diagnostyce bez komputera. Kluczowe wpisy:
- „Co oznacza migający enkoder? Przewodnik po sygnałach LED TR-Electronic”.
- „Exception Error – kiedy restart nie pomaga i trzeba wymienić urządzenie”.
Błędy PROFINET dla zaawansowanych
Sekcja dedykowana programistom PLC i automatykom. Tematyka:
- „Błąd 0x5555 – jak czytać kody specyficzne dla producenta w TIA Portal?”.
- „Dlaczego mój sterownik przechodzi w STOP? Rola bloku OB 82 w diagnostyce enkoderów”.
- „Preset poza zakresem – jak uniknąć błędu 0x20 w systemach 582”.
Problemy instalacyjne i środowiskowe
Najbardziej poczytny dział, rozwiązujący codzienne problemy mechaników i elektryków.
- „Pętla masy i zakłócenia EMC – czy twój enkoder potrzebuje izolowanego sprzęgła?”.
- „Zabójczy pin 2 i 4 – najczęstszy błąd przy montażu enkoderów TR-Electronic”.
- „Wibracje w przemyśle metalowym – jak moduły Shock chronią dane o pozycji”.
Utrzymanie Ruchu 4.0
Nowoczesne podejście do diagnostyki.
- „I&M0 – cyfrowa tabliczka znamionowa Twojego enkodera”.
- „Monitoring statusu danych IOPS/IOCS – klucz do niezawodnego pozycjonowania”.
Analiza trendów diagnostycznych 2025-2026
W perspektywie nadchodzących lat, diagnostyka enkoderów ewoluuje w stronę systemów predykcyjnych (Predictive Maintenance). Już teraz enkodery serii 582 dostarczają rozszerzonych danych o statusie, które mogą być analizowane przez algorytmy AI w celu wykrycia postępującego zużycia łożysk przed wystąpieniem awarii. Trendem, który zyskuje na znaczeniu, jest integracja funkcji bezpieczeństwa (Functional Safety) bezpośrednio w diagnostyce protokołów takich jak PROFIsafe. Enkodery serii CD_582+FS przesyłają nie tylko pozycję, ale również krzyżowo sprawdzane sumy kontrolne, co pozwala na wykrycie błędów wewnętrznych procesora z prawdopodobieństwem wymaganym dla poziomu SIL3/PLe.
Podsumowanie i wnioski techniczne
Systemy diagnostyczne TR-Electronic zaimplementowane w enkoderach PROFINET stanowią dojrzałe i wielowarstwowe rozwiązanie, które przy właściwej konfiguracji pozwala na błyskawiczną identyfikację przyczyn awarii. Kluczowym wnioskiem z analizy rozdziału 8 jest fakt, że większość błędów zgłaszanych przez urządzenia (szczególnie błędy parametryzacji i CPLD) ma swoje źródło w nieprawidłowej instalacji elektrycznej lub błędnym doborze plików GSDML.
Wdrożenie nowej kategorii blogowej opartej na tych informacjach pozwoli firmie na budowę wizerunku eksperta, który nie tylko dostarcza produkt, ale przede wszystkim oferuje wiedzę niezbędną do jego bezproblemowej eksploatacji w najtrudniejszych warunkach przemysłowych. Zrozumienie różnic między diagnostyką kanałową (0x8000) a producenta (0x5555) oraz właściwa obsługa statusu danych to fundamenty, na których opiera się współczesna, niezawodna automatyka.
