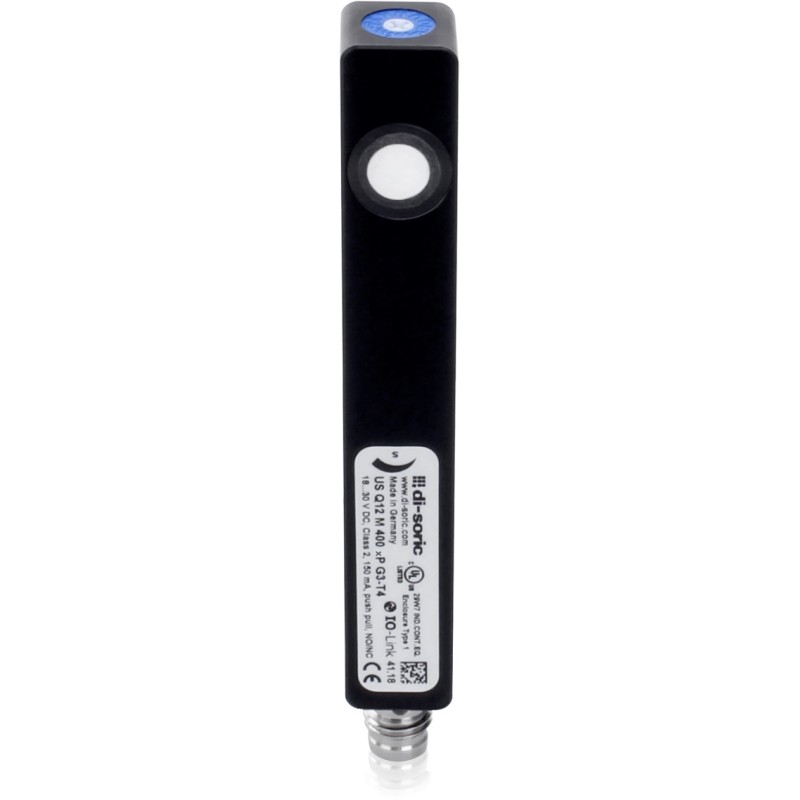

Ultrasonic sensor di-soric US Q12 M 400 YP G3-T4
Index: US Q12 M 400 YP G3-T4
The US-Q12 is the compact, cubic design with low installation depth. Via IO-Link, the sensor can be operated in a switching or measuring manner at short distances. The adjustment of sensitivity is handled using teach-in, potentiometer, or IO-Link.
Order fulfilment within 1 to 5 weeks
- IO-Link
- Fill level detection in circular feeder
- Potentiometer for adjustment
- Low installation depth
- Very narrow detection beam / small blind zone
- Switching function NO/NC switchable
- Resistant to dirt
- Small design
- Robust metal housing
- Protection class IP 67
The US-Q12 is the compact class in cubic form and with a small mounting depth. Equipped with an IO-Link interface, the sensor can be operated to switch or to measure. Its area of application is short distances, and the sensitivity is adjusted simply via auto-teach, potentiometer or IO-Link.
US Q12 M 400 YP G3-T4
Data sheet
- Switching output
- Push-pull
- Working principle
- Czujnik ultradźwiękowy;Bariera ultradźwiękowa;Podajnik obrotowy poziomu napełnienia
- Funkcje
- Dezaktywacja potencjometru / NO / NC (Pin 2);Wyjście 1, IO-Link (Pin 4)
- Konstrukcja
- Konstrukcja kostkowa
- Working temperature
- -25 … 70 °C
- Wymiary obudowy
- 12 x 12 x 82 mm
- Interface
- IO-Link; V1.1, COM2 38,4 kBd, Smart Sensor Profile
- Długość obudowy maks.
- 82 mm
- Materiał
- Żywica epoksydowa, PUR
- Zasięg maks.
- 40 … 400 mm
- Regulacja czułości
- Potencjometr
- Napięcie zasilania
- 18 … 30 V DC
- Przyłącze
- Złącze; M8; 4-pinowe
- Wytrzymałość napięciowa izolacji
- 500 V
- Przewód przyłączeniowy
- TK … /4
- ETIM 8.0
- EC001849
- Prąd jałowy (maks.)
- 40 mA
- Stopień ochrony
- IP 67
- Klasa ochronności
- III, zasilanie napięciem bezpiecznym ochronnym (SELV)
- Właściwości
- IO-Link
- Obciążenie wstrząsami/wibracjami
- 30 g, 11 ms / 10 … 55 Hz, 1.0 mm
- Ochrona przed odwrotną polaryzacją
- Tak
- Spadek napięcia (maks.)
- 2 V
- Housing material
- Aluminium; czarny; anodowany
- Typ sygnału
- cyfrowy
- Ochrona zwarciowa
- Tak
- Histereza przełączania (maks.)
- 2 … 20 mm
- Częstotliwość przełączania
- 10 Hz
- Output function
- NO/NC
- Dryft temperaturowy
- 0.2 %/K
- Zakres regulacji
- 40 … 400 mm
- Możliwa praca równoległa
- Nie
- Maks. prąd przełączania
- 150 mA
- Nominalny zasięg działania (Sn)
- 400 mm
- Wylot sygnału nadawczego
- promieniowy
- Odległość montażowa (czujnik-czujnik)
- 250 mm
- Częstotliwość ultradźwiękowa
- 300 kHz
- Czas gotowości (maks.)
- 300 ms
The US-Q12 is the compact, cubic design with low installation depth. Via IO-Link, the sensor can be operated in a switching or measuring manner at short distances. The adjustment of sensitivity is handled using teach-in, potentiometer, or IO-Link.
