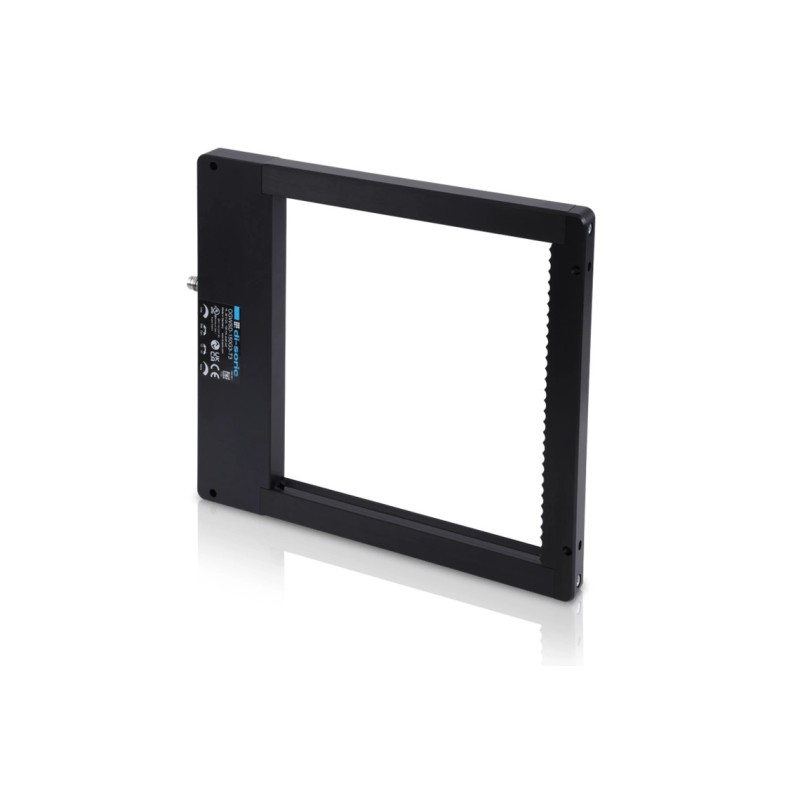

Frame sensor di-soric OGWSD-150G3-T3
Index: OGWSD-150G3-T3
Frame light barriers of the OGWSD series have a frame design and detect objects in a range of up to 300 x 397 mm. The devices are ideal for harsh machine environments with heavy mechanical stresses. The OGWSD has a robust metal housing with impact protection and crossbar and can quickly be set via potentiometers. IO-Link offers advantages in configuration and diagnosis and enables Industry 4.0
system designs.
Order fulfilment within 1 to 5 weeks
- IO-Link
- Frame structure
- Robust metal housing
- Baffle protection at the optics
- Cross bar, removable
- High resolution
- Short response time
- Potentiometer for adjustment
- Operating principle: dynamic or static
- 4 operating modes as an IO-Link parameter
Frame light barriers of the OGWSD series have a frame design and detect objects in a range of up to 300 x 397 mm. The devices are ideal for harsh machine environments with heavy mechanical stresses. The OGWSD has a robust metal housing with impact protection and crossbar and can quickly be set via potentiometers. IO-Link offers advantages in configuration and diagnosis.
OGWSD-150G3-T3
Data sheet
- Switching output
- Push-pull
- Working principle
- Optyczny
- Light source
- LED
- Konstrukcja
- Rama
- Working temperature
- -10 … 60 °C
- Wymiary obudowy
- 201.5 x 180 x 15 mm
- Interface
- IO-Link V1.1.3, COM2; Smart Sensor Profile;2. edycja V1.1 SSP 4.1.1
- Długość obudowy maks.
- 201.5 mm
- Kolor światła
- Podczerwień
- Materiał
- Tworzywo sztuczne
- Regulacja czułości
- Potencjometr
- Napięcie zasilania
- 18 … 30 V DC
- Przyłącze
- Złącze; M8; 3-pinowe
- Przewód przyłączeniowy
- TK …
- ETIM 8.0
- EC002721
- Prąd jałowy (maks.)
- 45 mA
- Stopień ochrony
- IP 67
- Klasa ochronności
- III, zasilanie napięciem bezpiecznym ochronnym (SELV)
- Ochrona przed odwrotną polaryzacją
- Tak
- Housing material
- Aluminium; czarny; anodowany
- Spadek napięcia (maks.)
- 2 V
- Typ sygnału
- Przełączający;Przełączalny dynamicznie/statycznie
- Ochrona zwarciowa
- Tak
- Output function
- NO/NC
- Tryby pracy
- Statyczny;Dynamiczny;Wartość szczytowa;Zacienianie
- Wydłużanie impulsu
- 0 … 150 ms
- Czas zwolnienia
- 0.05 … 10000 ms
- Zakres wykrywania
- 150 x 142 mm
- Czas zadziałania
- 0.05 ms
Frame light barriers of the OGWSD series have a frame design and detect objects in a range of up to 300 x 397 mm. The devices are ideal for harsh machine environments with heavy mechanical stresses. The OGWSD has a robust metal housing with impact protection and crossbar and can quickly be set via potentiometers. IO-Link offers advantages in configuration and diagnosis and enables Industry 4.0
system designs.
