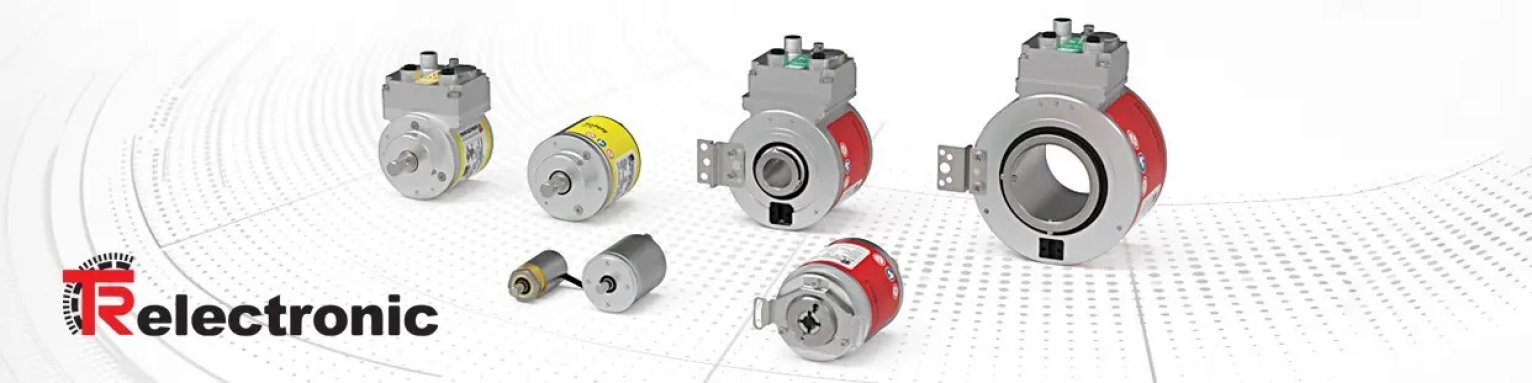

Enkodery to kluczowe, choć często niewidoczne elementy systemów automatyki. Ich głównym zadaniem jest przekształcanie ruchu mechanicznego w sygnały elektryczne, które mogą być łatwo interpretowane i przetwarzane przez systemy sterujące.

Dzięki enkoderom możliwe jest precyzyjne określenie pozycji, prędkości oraz kierunku ruchu różnych komponentów maszyn i urządzeń. To właśnie one umożliwiają sprawne i bezpieczne działanie:

• nowoczesnych linii produkcyjnych,
• robotów przemysłowych,
• zautomatyzowanych systemów transportowych,
• zaawansowanych układów sterowania.

W dalszej części artykułu przyjrzymy się bliżej zasadzie działania enkoderów, omówimy ich najważniejsze rodzaje oraz przedstawimy praktyczne zastosowania w automatyce przemysłowej i innych dziedzinach techniki.

Czym jest enkoder i jak działa

Enkoder to inteligentne urządzenie elektroniczne, które przekształca ruch mechaniczny w sygnał elektryczny. Dzięki temu maszyny zyskują zdolność „czucia” – wiedzą, gdzie się znajdują, jak szybko się poruszają i w jakim kierunku. Można powiedzieć, że pełni on rolę zmysłu dotyku w świecie automatyki, przekazując informacje o położeniu i ruchu elementów kontrolowanych przez system.

Wyróżniamy dwa podstawowe typy enkoderów, które różnią się sposobem działania:

• Enkodery inkrementalne – generują impulsy zliczane przez system sterujący w czasie rzeczywistym. Umożliwiają bieżące monitorowanie ruchu, jednak po zaniku zasilania dane o pozycji zostają utracone.
• Enkodery absolutne – dostarczają pełną informację o pozycji nawet po przerwie w zasilaniu. Dzięki temu system zawsze zna aktualne położenie elementu.

Enkodery absolutne są niezastąpione w aplikacjach, gdzie ciągłość informacji o położeniu ma kluczowe znaczenie – na przykład w robotach przemysłowych czy zautomatyzowanych liniach produkcyjnych. Bez nich precyzyjna praca maszyn byłaby niemożliwa.

Zasada przekształcania ruchu w sygnał elektryczny

Podstawą działania enkodera jest jego zdolność do przekształcania ruchu fizycznego w impulsy elektryczne, które są zrozumiałe dla systemów sterowania. Można to porównać do tłumacza, który zamienia gesty na konkretne polecenia dla sterownika PLC.

Dzięki temu systemy automatyki nie tylko obserwują ruch, ale również mogą na niego precyzyjnie reagować. Przykładowo, na linii produkcyjnej enkoder może kontrolować pozycję ramienia robota z dokładnością do setnych części milimetra. To przekłada się na:

• zwiększoną wydajność – szybsze i bardziej efektywne procesy,
• powtarzalność – identyczne rezultaty przy każdej operacji,
• bezpieczeństwo – precyzyjna kontrola minimalizuje ryzyko błędów i kolizji.

To właśnie zdolność wiernego odwzorowania ruchu sprawia, że enkodery są nieodzownym elementem nowoczesnych systemów sterowania ruchem.

Różnice między pomiarem obrotowym a liniowym

Enkodery mogą mierzyć dwa podstawowe typy ruchu: obrotowy oraz liniowy. Ta elastyczność sprawia, że znajdują zastosowanie w wielu gałęziach przemysłu.

Typ enkodera	Zakres pomiaru	Typowe zastosowania
Obrotowy	Kąt i prędkość obrotowa	Silniki, windy, systemy napędowe
Liniowy	Przesunięcie wzdłuż jednej osi	Maszyny CNC, systemy pozycjonowania

Dobór odpowiedniego typu enkodera zależy od charakteru ruchu – czy jest to ruch obrotowy, czy liniowy – oraz od wymagań dotyczących precyzji, niezawodności i ciągłości pomiaru. W automatyce przemysłowej nie ma miejsca na niedokładności – liczy się perfekcja.

Główne typy enkoderów

Enkodery to kluczowe komponenty nowoczesnych systemów automatyki. Umożliwiają precyzyjne monitorowanie ruchu i położenia elementów maszyn, co czyni je niezastąpionymi w wielu branżach – od robotyki, przez linie montażowe, aż po zaawansowane układy sterowania.

Wśród najczęściej stosowanych typów enkoderów wyróżniamy pięć głównych kategorii, z których każda ma unikalne właściwości i zastosowania:

• Enkodery inkrementalne – generują impulsy odpowiadające zmianom pozycji względnej, umożliwiając pomiar prędkości i kierunku ruchu.
• Enkodery absolutne – przypisują każdej pozycji unikalny kod, co pozwala na natychmiastowe określenie położenia po zaniku zasilania.
• Enkodery optyczne – wykorzystują światło do detekcji ruchu, oferując wysoką precyzję pomiaru.
• Enkodery magnetyczne – działają na zasadzie zmiany pola magnetycznego, są odporne na zanieczyszczenia i warunki środowiskowe.
• Enkodery rezystancyjne – bazują na zmianie oporu elektrycznego, stosowane głównie w prostszych aplikacjach.

Dobór odpowiedniego typu enkodera ma kluczowe znaczenie dla niezawodności i efektywności całego systemu automatyki. To decyzja, która może przesądzić o sukcesie lub porażce projektu.

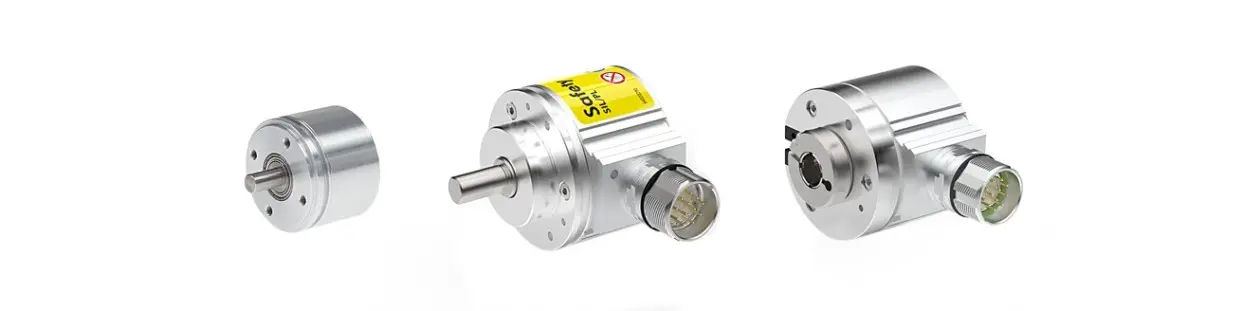

Enkoder inkrementalny: pomiar względny i sygnał ABZ

Enkoder inkrementalny to jedno z najczęściej stosowanych rozwiązań w automatyce przemysłowej. Jego główną funkcją jest generowanie impulsów odpowiadających zmianom pozycji względnej, co umożliwia precyzyjny pomiar prędkości i kierunku ruchu.

Podstawą działania są trzy sygnały:

• Sygnał A – podstawowy impuls pozycyjny,
• Sygnał B – przesunięty w fazie względem A, pozwala określić kierunek obrotu,
• Sygnał Z – impuls referencyjny, wyznaczający punkt odniesienia.

Dzięki tym sygnałom system może nie tylko śledzić ruch, ale również precyzyjnie określić jego kierunek i pozycję początkową.

Inkrementalne enkodery obrotowe są niezastąpione w aplikacjach wymagających szybkiej reakcji i wysokiej precyzji. Znajdują zastosowanie m.in. w:

• napędach elektrycznych,
• liniach produkcyjnych,
• ramionach robotów przemysłowych,
• maszynach pakujących – gdzie synchronizują ruch taśmy z pracą noży.

Bez nich precyzyjna automatyzacja byłaby niemożliwa.

Enkoder absolutny: unikalna pozycja i odporność na zaniki zasilania

Enkoder absolutny różni się od inkrementalnego tym, że każdej pozycji przypisuje unikalny kod. Oznacza to, że nawet po nagłym zaniku zasilania system natychmiast po uruchomieniu zna aktualne położenie – bez potrzeby kalibracji czy resetowania.

To czyni go idealnym rozwiązaniem w aplikacjach, gdzie ciągłość pomiaru ma kluczowe znaczenie dla bezpieczeństwa i wydajności.

Wyróżniamy dwa główne typy enkoderów absolutnych:

• Jednoobrotowe – rozpoznają pozycję w ramach jednego pełnego obrotu wału.
• Wieloobrotowe – oprócz pozycji w obrębie jednego obrotu, zliczają także liczbę wykonanych obrotów.

Typowe zastosowania enkoderów absolutnych to:

• obrabiarki CNC – gdzie precyzja i powtarzalność są kluczowe,
• windy – dla zapewnienia bezpieczeństwa i kontroli położenia,
• zautomatyzowane magazyny – gdzie liczy się niezawodność i ciągłość pracy.

Nawet po awarii zasilania system nie traci orientacji – wie dokładnie, w jakim położeniu znajduje się urządzenie. To przewaga, która w wielu przypadkach decyduje o przewadze technologicznej.

Technologie pomiarowe w enkoderach

Enkodery to kluczowe elementy systemów automatyki przemysłowej, odpowiadające za precyzyjne sterowanie ruchem maszyn. Ich skuteczność w dużej mierze zależy od zastosowanej technologii pomiarowej. Najczęściej wykorzystywane technologie to:

• optyczna
• magnetyczna
• rezystancyjna

Każda z nich ma swoje unikalne zalety i najlepiej sprawdza się w określonych warunkach — od sterylnych pomieszczeń produkcyjnych po zakurzone i wilgotne hale przemysłowe.

Enkoder optyczny: światło i tarcza kodowa

Enkoder optyczny to synonim najwyższej precyzji pomiaru. Działa na zasadzie analizy światła przechodzącego przez specjalnie zaprojektowaną tarczę kodową. Tarcza ta, pokryta wzorem szczelin lub linii, obraca się i współpracuje z fotodetektorami, które rejestrują zmiany w świetle i przekształcają je w sygnały cyfrowe.

Główne zalety enkoderów optycznych:

• Wysoka dokładność — idealna do zastosowań, gdzie margines błędu mierzy się w mikrometrach, np. w robotyce precyzyjnej.
• Stabilność pomiaru — przy odpowiednich warunkach środowiskowych zapewniają niezrównaną powtarzalność.

Wadą tej technologii jest wrażliwość na zanieczyszczenia. Kurz, olej czy pył mogą zakłócić działanie układu optycznego. Dlatego enkodery optyczne najlepiej sprawdzają się w czystych, kontrolowanych środowiskach.

Enkoder magnetyczny: czujnik Halla i odporność na zakłócenia

Enkodery magnetyczne to idealne rozwiązanie do pracy w trudnych warunkach przemysłowych. Wykorzystują zjawisko Halla — pole magnetyczne generowane przez magnes jest wykrywane przez czujnik, który przekształca je w sygnał elektryczny.

Dlaczego warto wybrać enkoder magnetyczny?

• Odporność na kurz, wilgoć i drgania — doskonałe do środowisk, gdzie inne technologie zawodzą.
• Odporność na zakłócenia elektromagnetyczne — stabilna praca nawet w pobliżu silników i przetwornic.
• Większa trwałość mechaniczna — mniej podatne na uszkodzenia, co przekłada się na dłuższą żywotność.
• Niższe koszty eksploatacji — rzadsze awarie i mniejsze potrzeby konserwacyjne.

To rozsądny wybór dla przemysłu ciężkiego, gdzie liczy się niezawodność i odporność na trudne warunki pracy.

Enkoder bezłożyskowy: bezkontaktowy pomiar z pierścieniem magnetycznym

Enkoder bezłożyskowy to nowoczesne rozwiązanie dla aplikacji wymagających długiej żywotności i minimalnej konserwacji. W przeciwieństwie do klasycznych modeli, nie zawiera on elementów mechanicznych narażonych na zużycie.

Jak działa? Wykorzystuje pierścień magnetyczny i głowicę pomiarową, które współpracują bez fizycznego kontaktu. Brak tarcia oznacza mniejsze zużycie komponentów i dłuższą żywotność urządzenia.

Korzyści z zastosowania enkodera bezłożyskowego:

• Bezdotykowy pomiar — brak elementów mechanicznych oznacza mniejsze ryzyko awarii.
• Odporność na wstrząsy i drgania — idealne do dynamicznych aplikacji.
• Stabilna praca w zmiennych warunkach środowiskowych — niezawodność nawet przy dużych wahaniach temperatury i wilgotności.
• Minimalna konserwacja — mniej przestojów, większa efektywność operacyjna.

To rozwiązanie szczególnie dobrze sprawdza się w systemach transportu wewnętrznego, gdzie liczy się ciągłość pracy i niezawodność działania.

Klasyfikacja według rodzaju ruchu

Enkodery to nieodzowny element nowoczesnych systemów automatyki, odpowiadający za precyzyjny pomiar ruchu. Ich klasyfikacja opiera się głównie na rodzaju rejestrowanego ruchu. Wyróżniamy dwa podstawowe typy:

• Enkodery obrotowe – służące do pomiaru ruchu kątowego,
• Enkodery liniowe – przeznaczone do pomiaru przesunięcia prostoliniowego.

Każdy z tych typów znajduje zastosowanie w innych obszarach przemysłu – w zależności od tego, czy wymagany jest pomiar ruchu obrotowego, czy liniowego.

Enkoder obrotowy: pomiar kąta i prędkości wału

Enkodery obrotowe to zaawansowane urządzenia, które umożliwiają dokładny pomiar kąta obrotu oraz prędkości wału. Ich zastosowanie jest kluczowe w wielu dziedzinach, takich jak:

• automatyka przemysłowa,
• robotyka,
• systemy sterowania maszynami.

Dzięki nim możliwe jest precyzyjne określenie pozycji kątowej elementów mechanicznych, co przekłada się na płynność i dokładność działania całych układów.

Przykładem praktycznego zastosowania są silniki elektryczne, w których enkoder obrotowy umożliwia ciągłe monitorowanie prędkości obrotowej. To z kolei pozwala na dynamiczne dostosowywanie parametrów pracy, co przekłada się na:

• większą dokładność działania,
• stabilność systemu napędowego,
• efektywność energetyczną.

Nie bez powodu enkodery obrotowe są powszechnie stosowane – od prostych linii produkcyjnych po zaawansowane systemy sterowania ruchem.

Enkoder liniowy: pomiar przesunięcia prostoliniowego

Enkodery liniowe zostały zaprojektowane do pomiaru ruchu wzdłuż jednej osi, czyli przesunięcia prostoliniowego. Ich zastosowanie jest nieocenione w systemach, gdzie kluczowe jest precyzyjne pozycjonowanie, takich jak:

• maszyny CNC,
• systemy pomiarowe,
• zautomatyzowane linie montażowe.

Liniowe enkodery absolutne dostarczają dokładnych danych o położeniu, co bezpośrednio wpływa na jakość i powtarzalność procesów produkcyjnych.

W praktyce enkodery liniowe znajdują zastosowanie w wielu branżach – od precyzyjnej obróbki metali po kontrolę jakości w zakładach produkcyjnych. Ich zdolność do wiernego odwzorowania ruchu liniowego sprawia, że są niezastąpione tam, gdzie:

• margines błędu musi być zredukowany do minimum,
• wymagana jest wysoka powtarzalność,
• liczy się niezawodność działania.

To właśnie dzięki nim zautomatyzowane systemy osiągają maksymalną skuteczność i precyzję.

Parametry techniczne enkoderów

Parametry techniczne enkoderów mają kluczowe znaczenie dla ich wydajności oraz zakresu zastosowań w automatyce przemysłowej. Wśród najważniejszych czynników, które należy wziąć pod uwagę przy wyborze enkodera, znajdują się:

• Rozdzielczość – wpływa bezpośrednio na precyzję pomiaru i odwzorowanie ruchu.
• Rodzaj sygnału wyjściowego – decyduje o sposobie komunikacji z systemem sterowania.
• Metoda montażu – wpływa na kompatybilność z maszyną i łatwość instalacji.
• Interfejs komunikacyjny – umożliwia integrację z różnymi systemami automatyki.

Dobór odpowiednich parametrów technicznych przekłada się nie tylko na lepszą wydajność, ale również na długoterminową stabilność i niezawodność całego układu automatyki. To inwestycja w jakość działania systemu – zarówno na etapie uruchomienia, jak i w codziennej eksploatacji.

Rozdzielczość enkodera i jej wpływ na precyzję

Rozdzielczość enkodera określa liczbę impulsów generowanych podczas jednego pełnego obrotu wału. Im wyższa rozdzielczość, tym dokładniejsze odwzorowanie ruchu – co ma kluczowe znaczenie w aplikacjach wymagających precyzji.

W praktyce:

• W maszynach CNC – każdy mikrometr ma znaczenie, dlatego stosuje się enkodery o bardzo wysokiej rozdzielczości.
• W systemach transportowych – takich jak przenośniki taśmowe – wystarczają modele o niższej rozdzielczości, co obniża koszty i upraszcza integrację.

Wybór rozdzielczości powinien być kompromisem między wymaganą precyzją, budżetem a złożonością systemu. Odpowiednio dobrany enkoder to gwarancja optymalnej pracy całej instalacji.

Sygnały wyjściowe: ABZ, cyfrowe i analogowe formaty

Format sygnału wyjściowego decyduje o sposobie, w jaki enkoder przekazuje dane do systemu sterowania. Najczęściej spotykane typy to:

• Sygnały ABZ – typowe dla enkoderów inkrementalnych, składają się z dwóch przesuniętych w fazie sygnałów A i B, które umożliwiają określenie kierunku obrotu. Impuls Z pełni funkcję punktu odniesienia (zera).
• Cyfrowe sygnały – zapewniają wysoką odporność na zakłócenia i precyzyjne przesyłanie danych. Są powszechnie stosowane w nowoczesnych systemach automatyki.
• Analogowe sygnały – choć mniej dokładne, nadal znajdują zastosowanie w prostych układach oraz starszych instalacjach, gdzie liczy się łatwość integracji.

Dobór odpowiedniego formatu sygnału powinien uwzględniać zarówno wymagania techniczne systemu, jak i jego architekturę oraz poziom zaawansowania.

Interfejsy komunikacyjne: Modbus, CANopen, SSI

Nowoczesne enkodery coraz częściej wyposażone są w zaawansowane interfejsy komunikacyjne, które ułatwiają integrację z systemami sterowania i zwiększają elastyczność konfiguracji. Do najczęściej stosowanych należą:

Interfejs	Charakterystyka	Zastosowanie
Modbus	Prosty, niezawodny, szeroko kompatybilny	Tradycyjne instalacje przemysłowe
CANopen	Zaawansowana konfiguracja i zarządzanie urządzeniami	Zautomatyzowane linie produkcyjne, systemy robotyczne
SSI	Bardzo szybki i precyzyjny transfer danych	Systemy pomiarowe, aplikacje wymagające dużej dokładności

Wybór interfejsu komunikacyjnego powinien być dostosowany do specyfiki aplikacji oraz wymagań dotyczących szybkości, precyzji i możliwości rozbudowy systemu.

Elementy wspomagające pracę enkodera

Aby enkoder działał precyzyjnie i bez zakłóceń, niezbędne są dodatkowe komponenty, które – choć często niedostrzegalne – odgrywają kluczową rolę w automatyce przemysłowej. Mowa o elementach wspomagających, które zapewniają stabilność i niezawodność całego systemu. Jednym z najważniejszych z nich są sprzęgła. To właśnie one łączą enkoder z układem mechanicznym, umożliwiając płynne i dokładne przenoszenie ruchu obrotowego. Ich głównym zadaniem jest kompensacja niewspółosiowości – czyli eliminacja skutków nieidealnego ustawienia osi, co przekłada się na większą stabilność systemu i precyzyjniejsze pomiary.

Sprzęgło enkodera: kompensacja niewspółosiowości

Sprzęgło w enkoderze pełni funkcję nie tylko łącznika, ale również elastycznego amortyzatora. Łączy ono oś enkodera z napędem maszyny, jednocześnie niwelując drobne przesunięcia i błędy montażowe. Dzięki swojej konstrukcji sprzęgło:

• Redukuje naprężenia mechaniczne, chroniąc enkoder i inne elementy układu przed uszkodzeniem,
• Zapewnia płynność działania – eliminuje szarpnięcia i drgania,
• Gwarantuje wysoką precyzję – kluczową w aplikacjach wymagających dokładności,
• Wydłuża żywotność systemu – zmniejszając zużycie mechaniczne.

Takie właściwości są szczególnie istotne w branżach, gdzie liczy się każdy ułamek milimetra – m.in. w robotyce, maszynach CNC czy zaawansowanych systemach pozycjonowania.

Tarcza kodowa: nośnik informacji w enkoderach optycznych

Tarcza kodowa to kluczowy element enkodera optycznego – swoiste serce systemu pomiarowego. Zawiera ona specjalne wzory – naprzemiennie przezroczyste i nieprzezroczyste segmenty – które są odczytywane przez czujniki optyczne w celu wygenerowania sygnału pozycyjnego. Im większa liczba podziałek na tarczy, tym wyższa dokładność pomiaru.

W praktyce oznacza to, że:

• Nawet minimalny ruch wału jest natychmiast wykrywany,
• Informacja o położeniu jest przekształcana w cyfrowy sygnał,
• System reaguje błyskawicznie i z dużą precyzją,
• Tarcze kodowe są niezastąpione w aplikacjach wymagających niezawodności.

Znajdują zastosowanie w wielu dziedzinach – od automatyki przemysłowej, przez systemy pomiarowe, aż po nowoczesny sprzęt medyczny, gdzie precyzja i szybkość reakcji są absolutnie kluczowe.

Zastosowania enkoderów w praktyce

Choć na pierwszy rzut oka mogą wydawać się niepozorne, enkodery odgrywają kluczową rolę w wielu sektorach przemysłu. Spotykamy je niemal wszędzie – od zaawansowanej automatyki, przez robotykę, aż po precyzyjne maszyny CNC. Ich główna funkcja polega na przekształcaniu ruchu mechanicznego w sygnały elektryczne z imponującą dokładnością. To właśnie ta cecha sprawia, że są niezastąpione tam, gdzie liczy się precyzyjne sterowanie.

Jak jednak wygląda ich zastosowanie w praktyce? Przyjrzyjmy się bliżej, jak te sprytne urządzenia wpływają na funkcjonowanie nowoczesnych technologii.

Automatyka przemysłowa: sterowanie ruchem i pozycjonowanie

W zautomatyzowanej produkcji, gdzie każda milisekunda i każdy milimetr mają znaczenie, enkodery pełnią funkcję „zmysłów” systemów sterowania. Informują maszyny o ich aktualnym położeniu i prędkości ruchu, umożliwiając:

• dokładną kontrolę prędkości działania urządzeń,
• utrzymanie płynności procesów,
• zapewnienie powtarzalności operacji.

Wyobraź sobie linię montażową w fabryce elektroniki – tam enkodery ustawiają komponenty na płytkach PCB z dokładnością do setnych części milimetra. Ich niezawodność przekłada się na:

• wyższą jakość produktów,
• mniejsze zużycie materiałów,
• niższe koszty produkcji.

Efekt? Więcej wykonanej pracy, mniej strat.

Robotyka: kontrola pozycji i orientacji ramion

W robotyce liczy się każdy ruch – dosłownie. Dlatego enkodery są tu nieodzowne. Pozwalają robotom „wiedzieć”, gdzie się znajdują i jak mają się poruszać. Dzięki nim możliwe staje się wykonywanie zadań wymagających chirurgicznej precyzji, takich jak:

• precyzyjny montaż mikroelementów,
• spawanie złożonych konstrukcji,
• manipulowanie obiektami w przestrzeni trójwymiarowej.

Bez enkoderów robot nie miałby pojęcia, czy jego ramię znajduje się w odpowiednim miejscu, ani z jaką prędkością się porusza. To właśnie one sprawiają, że roboty przemysłowe działają z powtarzalnością i dokładnością, które są niezbędne w produkcji seryjnej.

Innymi słowy – to enkodery pozwalają maszynom „czuć” i „myśleć” ruchem.

Systemy CNC: precyzyjne śledzenie narzędzi i stołu

W obróbce skrawaniem nie ma miejsca na pomyłki. Każdy mikrometr ma znaczenie. Enkodery w systemach CNC pełnią rolę strażników precyzji, odpowiadając za:

• monitorowanie pozycji narzędzi,
• kontrolę ruchu stołu roboczego,
• utrzymanie powtarzalnych wymiarów i kształtów.

Dzięki nim możliwe jest frezowanie, toczenie czy wiercenie z dokładnością, która robi wrażenie – nawet przy produkcji tysięcy identycznych elementów. W branżach takich jak lotnictwo czy motoryzacja, gdzie margines błędu jest minimalny, enkodery są absolutnie niezbędne.

Bez nich nie byłoby mowy o tak wysokiej jakości i niezawodności procesów.

Napędy do bram: kontrola pozycji i prędkości otwierania

Na pierwszy rzut oka napęd do bramy może wydawać się prostym mechanizmem – otwiera, zamyka i tyle. Ale to właśnie tutaj enkodery pokazują swoją inteligencję. Dzięki nim systemy napędowe działają nie tylko sprawnie, ale też:

• płynnie, bez szarpnięć,
• z optymalną prędkością,
• w sposób bezpieczny dla użytkowników.

Weźmy przykład bram przemysłowych, które otwierają się i zamykają dziesiątki razy dziennie. Enkodery zapobiegają zbyt gwałtownym ruchom, co nie tylko zwiększa bezpieczeństwo, ale też chroni mechanizm przed nadmiernym zużyciem.

Niezależnie od tego, czy chodzi o dom jednorodzinny, czy o duży obiekt magazynowy – te niewielkie urządzenia dbają o to, by wszystko działało płynnie i bez zakłóceń.

Integracja enkoderów z systemami sterowania

Integracja enkoderów z systemami sterowania to fundament nowoczesnej automatyki przemysłowej. Dzięki niej możliwe jest precyzyjne monitorowanie i kontrolowanie ruchu – zarówno w prostych liniach montażowych, jak i w zaawansowanych maszynach CNC. Enkodery przekształcają ruch mechaniczny w sygnały elektryczne, które trafiają do układów sterujących. Te z kolei, mając dostęp do dokładnych danych, mogą:

• lepiej zarządzać procesami produkcyjnymi,
• ograniczać przestoje,
• maksymalizować wydajność.

Bez enkoderów trudno dziś mówić o efektywnej automatyzacji. To one dostarczają kluczowych informacji, które napędzają cały system sterowania.

Sterowniki PLC: odczyt i przetwarzanie sygnałów z enkoderów

Sterowniki PLC (programowalne sterowniki logiczne) pełnią rolę centralnych jednostek decyzyjnych w systemach automatyki. Odbierają impulsy generowane przez enkodery i przekształcają je w konkretne działania, takie jak:

• ustawianie pozycji silnika,
• regulacja prędkości obrotowej,
• zatrzymywanie procesów w razie potrzeby.

W praktyce oznacza to, że PLC nie tylko odczytują dane z enkoderów, ale również dynamicznie sterują urządzeniami – siłownikami, zaworami czy robotami przemysłowymi – z imponującą precyzją.

Efekt? Wysoka powtarzalność i dokładność, które są kluczowe w produkcji seryjnej. Każdy milimetr i każda sekunda mają znaczenie.

Systemy sterowania ruchem: synchronizacja i regulacja

Systemy sterowania ruchem to zaawansowane rozwiązania, które umożliwiają płynną i zsynchronizowaną pracę wielu elementów mechanicznych. Wykorzystując dane z enkoderów, systemy te kontrolują w czasie rzeczywistym:

• pozycję,
• prędkość,
• kierunek ruchu.

Takie rozwiązania są niezbędne w aplikacjach wymagających precyzyjnej koordynacji, np.:

• systemy pick-and-place,
• linie pakujące,
• automatyczne systemy montażowe.

Integracja z enkoderami pozwala systemom automatycznie dostosowywać parametry pracy do zmieniających się warunków, takich jak obciążenie czy tempo produkcji.

Efekty? Elastyczność, niezawodność i skuteczność, które przekładają się na realne oszczędności i większą kontrolę nad procesem.

Panele HMI i systemy SCADA: wizualizacja i monitoring danych

Panele HMI (Human-Machine Interface) oraz systemy SCADA (Supervisory Control and Data Acquisition) to kluczowe interfejsy łączące operatora z maszyną. Dzięki nim możliwa jest:

• bieżąca obserwacja parametrów pracy maszyn,
• szybka diagnostyka usterek,
• natychmiastowe podejmowanie decyzji.

Wszystko odbywa się w czasie rzeczywistym, co eliminuje opóźnienia i zwiększa efektywność działania.

Systemy SCADA oferują jeszcze szersze możliwości – zdalny nadzór nad całym procesem produkcyjnym. Dane z wielu enkoderów są:

• zbierane,
• analizowane,
• prezentowane w formie wykresów, alarmów i raportów.

Przykład z praktyki: jeśli taśma transportowa zaczyna zwalniać, system SCADA natychmiast to wykrywa i uruchamia procedurę korekty. Taka wizualizacja i monitoring przekładają się na:

• większą efektywność,
• wyższy poziom bezpieczeństwa,
• niezawodność całego systemu.
• Enkodery w projektach edukacyjnych i hobbystycznych

W świecie projektów edukacyjnych i hobbystycznych enkodery to prawdziwy game changer – zwłaszcza w połączeniu z platformami takimi jak Arduino czy Raspberry Pi. Te niewielkie, ale niezwykle funkcjonalne urządzenia przekształcają ruch mechaniczny w sygnały elektryczne, co pozwala na praktyczne zgłębianie podstaw elektroniki, automatyki i programowania.

Dzięki swojej prostocie i szerokiej dostępności, enkodery są idealne zarówno dla początkujących, jak i bardziej zaawansowanych entuzjastów technologii. To nauka przez działanie – bez zbędnej teorii, za to z realnymi efektami, takimi jak działające roboty, interaktywne systemy i ogromna satysfakcja z własnoręcznie stworzonych projektów.

Arduino: podstawowe projekty z enkoderami

Arduino to otwarta platforma sprzętowa, która zdobyła ogromną popularność wśród nauczycieli, uczniów i hobbystów na całym świecie. Umożliwia łatwe wejście w świat elektroniki i programowania, a enkodery można zintegrować z Arduino w wielu praktycznych projektach – od prostych liczników obrotów po złożone systemy sterowania ruchem.

Przykład? Zbuduj robota, którego ruchy kontrolowane są przez enkodery. Urządzenia te mierzą obrót kół i przekazują dane do mikrokontrolera, który na ich podstawie podejmuje decyzje dotyczące dalszego ruchu. To proste, ale niezwykle efektywne rozwiązanie.

W praktyce enkodery często współpracują z innymi komponentami, takimi jak:

• silniki krokowe – do precyzyjnego sterowania ruchem,
• serwomechanizmy – do ustawiania pozycji elementów,
• wyświetlacze LCD – do prezentacji danych w czasie rzeczywistym,
• czujniki – do zbierania dodatkowych informacji z otoczenia.

Takie połączenia pozwalają tworzyć interaktywne projekty edukacyjne, które uczą nie tylko teorii, ale przede wszystkim praktycznego podejścia do rozwiązywania problemów.

Co więcej, dzięki ogromnej społeczności Arduino masz dostęp do:

• tysięcy gotowych przykładów projektów,
• bogatych bibliotek programistycznych,
• szczegółowych poradników i tutoriali.

Nawet jeśli dopiero zaczynasz, możesz szybko stworzyć coś działającego. A potem? Rozwijaj własne pomysły bez ograniczeń.

Raspberry Pi: pomiar i sterowanie ruchem w aplikacjach DIY

Raspberry Pi to nie tylko gadżet dla geeków – to pełnoprawny minikomputer, który otwiera przed twórcami DIY zupełnie nowe możliwości. W porównaniu do Arduino oferuje większą moc obliczeniową, co czyni go idealnym narzędziem do bardziej zaawansowanych projektów, gdzie liczy się precyzja, niezawodność i szybkość działania.

Wyobraź sobie autonomicznego robota, który dzięki enkoderom i Raspberry Pi potrafi:

• dokładnie określić swoją pozycję,
• dynamicznie dostosowywać trasę przejazdu,
• reagować na zmieniające się warunki otoczenia.

To już nie tylko zabawa – to inżynieria na domowym poziomie, dostępna dla każdego z odrobiną pasji i zaangażowania.

W projektach typu DIY Raspberry Pi często wykorzystuje się do budowy systemów:

• automatyzacji – np. inteligentne systemy nawadniania,
• monitorowania – np. czujniki ruchu i kamery,
• mobilnych robotów – z precyzyjnym sterowaniem,
• robotycznych ramion – do zadań wymagających dokładności.

W każdym z tych przypadków enkodery odgrywają kluczową rolę – umożliwiają precyzyjne śledzenie ruchu i pozycji, co jest niezbędne w aplikacjach wymagających dokładnego sterowania.

Obawiasz się, że to zbyt skomplikowane? Spokojnie. Raspberry Pi ma ogromną bazę dokumentacji i aktywną społeczność, która chętnie dzieli się wiedzą. Dzięki temu nawet najbardziej ambitne projekty stają się osiągalne – wystarczy odrobina chęci i ciekawości.

A potem? Już tylko krok do własnych, zaawansowanych rozwiązań w świecie elektroniki i programowania.

Warianty specjalistyczne i alternatywne technologie

Współczesna automatyka przemysłowa wymaga nie tylko precyzji, ale przede wszystkim niezawodności – zwłaszcza w trudnych warunkach środowiskowych. Dlatego coraz częściej stosuje się specjalistyczne wersje enkoderów oraz alternatywne technologie pomiarowe, które zapewniają stabilne działanie tam, gdzie tradycyjne rozwiązania zawodzą. W tej części przedstawiamy rozwiązania stworzone z myślą o nietypowych aplikacjach i pracy w ekstremalnych warunkach.

Enkoder pojemnościowy i indukcyjny: odporność na warunki środowiskowe

W środowiskach narażonych na kurz, wilgoć i wibracje tradycyjne enkodery optyczne mogą nie spełniać swojej roli. W takich przypadkach warto sięgnąć po enkodery pojemnościowe lub indukcyjne, które oferują znacznie większą odporność na czynniki zewnętrzne.

Typ enkodera	Zasada działania	Odporność na warunki	Zastosowanie
Pojemnościowy	Zmiany pojemności elektrycznej	Wysoka odporność na zabrudzenia i wilgoć	Przemysł spożywczy, środowiska wilgotne
Indukcyjny	Indukcja elektromagnetyczna	Stabilność przy wysokich temperaturach i drganiach	Przemysł ciężki, maszyny wibracyjne

Oba typy enkoderów stanowią solidną alternatywę dla klasycznych rozwiązań optycznych. Łączą precyzję pomiaru z trwałością mechaniczną, co w środowiskach przemysłowych przekłada się na mniejsze ryzyko awarii i przestojów.

Enkoder z wyświetlaczem: bezpośredni odczyt pozycji

W aplikacjach, gdzie czas reakcji i dostęp do danych są kluczowe, idealnym rozwiązaniem jest enkoder z wbudowanym wyświetlaczem. Umożliwia on natychmiastowy odczyt pozycji lub innych parametrów bez konieczności stosowania dodatkowych urządzeń czy oprogramowania.

Korzyści z zastosowania enkodera z wyświetlaczem:

• Szybki dostęp do danych – operator widzi aktualne wartości w czasie rzeczywistym,
• Uproszczona diagnostyka – łatwiejsze wykrywanie błędów i usterek,
• Integracja z systemami sterowania – bez potrzeby stosowania zewnętrznych modułów,
• Oszczędność czasu – szczególnie istotna na liniach produkcyjnych.

To rozwiązanie znacząco zwiększa efektywność operacyjną i pozwala na szybsze podejmowanie decyzji w dynamicznym środowisku produkcyjnym.

Enkoder bezpieczeństwa: zastosowania w systemach bezpieczeństwa

W aplikacjach, gdzie bezpieczeństwo ludzi i maszyn jest priorytetem, niezbędne są rozwiązania spełniające najwyższe standardy. Enkodery bezpieczeństwa zostały zaprojektowane z myślą o takich wymaganiach – ich konstrukcja odpowiada rygorystycznym normom bezpieczeństwa, co czyni je kluczowym elementem systemów ochrony.

Typowe zastosowania enkoderów Safety obejmują:

• Robotykę przemysłową – precyzyjne monitorowanie ruchu ramion robota,
• Windy – kontrola pozycji kabiny i zabezpieczenie przed awarią,
• Urządzenia medyczne – zapewnienie bezpieczeństwa pacjentów i personelu.

Enkodery te wyposażone są w funkcje autodiagnostyki oraz ciągłego monitorowania, co pozwala na natychmiastowe wykrycie nieprawidłowości. Dzięki temu zwiększają dokładność pomiaru i zaufanie do całego systemu bezpieczeństwa.

Enkodery jednoobrotowe i wieloobrotowe: różnice funkcjonalne

Wybór odpowiedniego typu enkodera zależy od charakterystyki aplikacji. Enkoder jednoobrotowy przypisuje unikalną wartość każdej pozycji w obrębie jednego pełnego obrotu. Jest idealny do prostych systemów, takich jak:

• zawory,
• przepustnice,
• mechanizmy o ograniczonym zakresie ruchu.

Z kolei enkoder wieloobrotowy umożliwia nie tylko pomiar kąta, ale również zliczanie liczby obrotów – nawet po zaniku zasilania. To czyni go niezastąpionym w bardziej złożonych systemach, takich jak:

• maszyny CNC,
• systemy magazynowe,
• windy i dźwigi przemysłowe.

W aplikacjach wymagających ciągłego śledzenia pozycji enkodery wieloobrotowe zapewniają nieprzerwaną kontrolę nad procesem, co przekłada się na większe bezpieczeństwo i płynność działania.

Kryteria doboru enkodera do aplikacji

Dobór odpowiedniego enkodera do konkretnej aplikacji to nie lada wyzwanie. To jak wybór idealnych butów do biegu – jeśli nie pasują, cała trasa może okazać się męczarnią. Od tej decyzji zależy nie tylko precyzja pomiarów, ale też niezawodność i efektywność całego systemu.

Na co zwrócić uwagę przy wyborze enkodera? Kluczowe aspekty to:

• Precyzja pomiaru – wpływa na dokładność działania całego systemu.
• Rozdzielczość sygnału – decyduje o szczegółowości odwzorowania ruchu.
• Metoda montażu – ma wpływ na stabilność i niezawodność pracy urządzenia.
• Koszt zakupu i eksploatacji – istotny z punktu widzenia budżetu i długoterminowej opłacalności.

Każdy z tych czynników wpływa na to, czy urządzenie sprosta wymaganiom technicznym i środowiskowym Twojej aplikacji. A to już nie przelewki.

Dokładność, rozdzielczość i sposób montażu

Precyzja pomiaru to absolutna podstawa – szczególnie w automatyce precyzyjnej i robotyce. Nawet minimalne odchylenia mogą prowadzić do poważnych błędów, dlatego w takich zastosowaniach nie ma miejsca na kompromisy.

Rozdzielczość, czyli liczba impulsów przypadających na jeden obrót, bezpośrednio wpływa na szczegółowość odwzorowania ruchu. Im wyższa rozdzielczość, tym większa dokładność – co jest kluczowe np. w maszynach CNC.

Sposób montażu enkodera może wydawać się drobiazgiem, ale w praktyce bywa decydujący. Źle dobrany typ montażu to prosta droga do błędów pomiarowych, a nawet uszkodzeń mechanicznych. W zależności od konstrukcji systemu, warto rozważyć:

• Wałek pełny – klasyczne rozwiązanie, łatwe w montażu.
• Wałek drążony – umożliwia montaż bezpośrednio na osi, oszczędzając miejsce.
• Montaż bezpośredni na osi – zapewnia wysoką precyzję i minimalizuje luzy.
• Wybierz wariant, który najlepiej współgra z konstrukcją Twojego systemu – to inwestycja, która się zwróci.

Rodzaj ruchu i warunki środowiskowe

Charakter ruchu, który chcesz mierzyć, ma ogromne znaczenie przy wyborze enkodera. Czy to ruch liniowy, czy obrotowy – od tego zależy dobór odpowiedniego rozwiązania.

Przykładowe dopasowanie enkodera do rodzaju ruchu:

• Systemy transportowe – najlepiej sprawdzają się enkodery liniowe.
• Silniki – wymagają enkoderów obrotowych.
• Aplikacje o zmiennych kierunkach i prędkościach – warto zastosować modele z funkcją śledzenia pozycji.

Warunki środowiskowe również mają ogromny wpływ na trwałość i niezawodność enkodera. Wysoka wilgotność, skrajne temperatury, zapylenie czy obecność chemikaliów mogą znacząco skrócić żywotność urządzenia.

W trudnych warunkach warto postawić na enkodery wyposażone w:

• Uszczelnioną obudowę – chroni przed wilgocią i pyłem.
• Powłokę antykorozyjną – zabezpiecza przed działaniem chemikaliów.
• Certyfikaty IP – potwierdzają odporność na czynniki zewnętrzne.

Dobrym wyborem są modele ze stali nierdzewnej, które świetnie sprawdzają się w przemyśle spożywczym – bez problemu znoszą mycie pod ciśnieniem, łącząc solidność z higieną.

Kompatybilność z systemem sterowania

Na koniec coś, co często umyka uwadze, a potrafi przysporzyć sporo problemów – kompatybilność z systemem sterowania. Enkoder musi współpracować z resztą układu jak dobrze zgrany zespół. Brak zgodności może prowadzić do opóźnień w integracji i wzrostu kosztów.

Najważniejsze jest dopasowanie interfejsu komunikacyjnego. Do najczęściej stosowanych należą:

• SSI – prosty i niezawodny interfejs synchroniczny.
• CANopen – popularny w aplikacjach przemysłowych, umożliwia komunikację wielu urządzeń.
• Profibus – szeroko stosowany w automatyce, zapewnia dużą przepustowość.
• Modbus – uniwersalny i łatwy w implementacji protokół komunikacyjny.

Wybierz protokół, który najlepiej pasuje do architektury Twojego systemu sterowania. W aplikacjach wymagających szybkiej transmisji i wysokiej niezawodności świetnie sprawdzają się cyfrowe interfejsy z redundancją sygnału. Dzięki nim zyskujesz większą precyzję, łatwiejszą diagnostykę i pełniejszą kontrolę nad procesem.

Jak wybrać odpowiedni enkoder

Dobór odpowiedniego enkodera to nie tylko kwestia techniczna — to fundament skutecznego i niezawodnego systemu automatyki. Każda aplikacja przemysłowa ma swoje unikalne wymagania: różne typy ruchu, specyficzne warunki środowiskowe, odmienne potrzeby w zakresie precyzji. Dlatego przed podjęciem decyzji warto zatrzymać się na chwilę i dokładnie przeanalizować potrzeby systemu.

Na co zwrócić szczególną uwagę?

• Typ ruchu — czy aplikacja wymaga pomiaru ruchu liniowego, czy obrotowego? To podstawowe kryterium wyboru.
• Rozdzielczość i dokładność — muszą być dopasowane do specyfiki zastosowania. Zbyt niska precyzja może prowadzić do błędów, zbyt wysoka — do niepotrzebnych kosztów.
• Warunki pracy — wysoka temperatura, wilgoć, kurz czy wibracje mogą znacząco wpłynąć na działanie urządzenia. W trudnych środowiskach warto postawić na modele odporne na czynniki zewnętrzne.

Świadomy wybór enkodera to balans między wymaganiami aplikacji a możliwościami technologicznymi dostępnymi na rynku. Tylko wtedy można stworzyć system, który nie tylko działa, ale działa niezawodnie i długoterminowo.

Dopasowanie typu i technologii do potrzeb aplikacji

Typ i technologia enkodera mają bezpośredni wpływ na efektywność i trwałość całego systemu. Wybór pomiędzy enkoderem absolutnym, inkrementalnym, optycznym czy magnetycznym zależy od warunków pracy i oczekiwanej precyzji.

Typ enkodera	Zalety	Wady	Rekomendowane środowisko
Optyczny	Wysoka rozdzielczość i dokładność	Wrażliwość na zabrudzenia	Czyste, kontrolowane warunki
Magnetyczny	Odporność na kurz, wilgoć i zmienne temperatury	Niższa precyzja	Trudne, przemysłowe środowiska
Absolutny	Zapamiętuje pozycję po zaniku zasilania	Wyższy koszt	Systemy wymagające ciągłego śledzenia pozycji
Inkrementalny	Prosta konstrukcja, niższy koszt	Brak informacji o pozycji po restarcie	Proste aplikacje, gdzie reset pozycji jest możliwy

Wybór technologii to zawsze kompromis — między precyzją a trwałością, czułością a odpornością. Dlatego warto patrzeć nie tylko na bieżące potrzeby, ale również na przyszłość systemu. Dobrze dobrany enkoder może działać bezawaryjnie przez lata — źle dobrany może generować problemy już od pierwszego dnia.

Znaczenie precyzyjnego pomiaru w nowoczesnej automatyce

W dobie Przemysłu 4.0 precyzyjny pomiar to nie opcja — to konieczność. W robotyce, maszynach CNC czy zautomatyzowanych liniach produkcyjnych, dokładność i powtarzalność są kluczowe dla efektywności i jakości produkcji.

Nowoczesne enkodery umożliwiają:

• Śledzenie pozycji z mikrometryczną dokładnością
• Błyskawiczną reakcję na zmiany ruchu
• Synchronizację wielu elementów systemu
• Precyzyjne sterowanie prędkością i pozycjonowaniem

Współczesne systemy automatyki wymagają nie tylko dokładnych danych, ale również ich natychmiastowego przesyłu. Dlatego wybór odpowiedniego enkodera to decyzja strategiczna, która wpływa na całą architekturę systemu.

A co przyniesie przyszłość? Nowe materiały, inteligentne algorytmy korekcji błędów, integracja z systemami sztucznej inteligencji — to tylko niektóre z kierunków rozwoju. Jedno jest pewne: technologie pomiarowe będą odgrywać coraz większą rolę w automatyce przemysłowej. I to szybciej, niż się spodziewamy.
